Způsob, jakým je Big Bag ušitý, přímo ovlivňuje jeho tvar po naplnění, stabilitu při manipulaci, odolnost švů a kompatibilitu s Vaším manipulačním zařízením. Tato kapitola rozebírá všechny typy konstrukce těla vaku i zdvihacích ok – od nejjednodušší varianty po specializovaná provedení pro automatické linky.

Typy konstrukce těla vaku

1. Circular (Tubulární / Kruhový vak)

Tělo vaku je vyrobeno z jednoho kusu tkaniny tkané jako bezešvý „rukáv" (trubice). Neobsahuje žádné svislé boční švy, což je jeho největší výhoda.

• Výhody: Minimální riziko prosypání jemných materiálů přes švy, hladká vnitřní plocha, nižší výrobní cena.
• Nevýhody: Po naplnění má tendenci „vydouvat se" do válcového tvaru, čímž ztrácí čtvercový průřez – to komplikuje efektivní využití skladovacího prostoru a paletizaci.
• Typické použití: Zemědělství (obilí, osiva, hnojiva), stavební materiály, recyklace.
• Kompatibilní úchyty: Cross-corner loops (viz níže).

2. U-Panel (U-panelový vak)

Tělo vaku je vyrobeno ze tří kusů tkaniny: jeden dlouhý díl ve tvaru písmene „U" tvoří přední stěnu, dno a zadní stěnu; dva menší díly tvoří boční stěny. Švy probíhají svisle po rozích.

• Výhody: Lepší tvarová stabilita po naplnění než u kruhového vaku, rovnoměrné rozložení hmotnosti, vhodný pro U-panel i 4-panel ok.
• Nevýhody: Svislé švy jsou potenciálním místem úniku jemných materiálů (řeší se sift-proof šitím nebo laminací).
• Typické použití: Průmyslová výroba, chemikálie, granulát, stavebnictví.

3. 4-Panel (Čtyřpanelový vak)

Tělo vaku je sestaveno ze čtyř samostatných panelů tkaniny, které jsou sešity dohromady. Výsledkem je nejpravidelnější čtvercový průřez ze všech základních typů.

• Výhody: Nejlepší tvarová stabilita, ideální pro stohovatelnost a maximální využití plochy palety.
• Nevýhody: Více švů = vyšší výrobní náklady, více potenciálních míst úniku jemných materiálů.
• Typické použití: Farmacie, potravinářství, chemický průmysl – všude tam, kde je klíčová přesná kubatura.

4. Baffle Bag (Přepážkový vak / Q-Bag)

Speciální konstrukční varianta, kde jsou do vnitřních rohů vaku všity tkanivové přepážky (baffles). Tyto přepážky zabraňují vydouvání stěn při naplnění a udržují vak v přesném čtvercovém tvaru.

• Výhody: Vak si zachovává čtvercový průřez i po naplnění → lepší stohovatelnost, úspora místa v kontejnerech a na paletách až o 30 %. Stabilnější při přepravě.
• Nevýhody: Vyšší výrobní cena, složitější plnění (materiál musí pronikat přes přepážky).
• Typické použití: Export, lodní kontejnery, jemné prášky, pharma průmysl.

Typy zdvihacích ok (Loop / Poutka)

Zdvihací oka jsou tkanivové popruhy, přes které se vak zavěšuje na vidlice VZV, jeřáb nebo zdvihací zařízení. Typ oka musí odpovídat Vašemu manipulačnímu zařízení – špatná volba zpomaluje provoz a zvyšuje riziko nehody.

1. Corner Seam Loops (Side-Seam Loops / Rohová oka)

Oka jsou všita přímo do svislých rohových švů vaku. Tvoří tvar „kapky" – začínají a končí ve stejném bodě. Standardní šířka popruhu: 50 mm, volná výška: cca 250 mm.

• Výhody: Nejekonomičtější varianta, pevná integrace do švu, vhodná pro jeřáby a háky.
• Nevýhody: Na prázdném vaku se oka sklápějí dovnitř, což komplikuje nabírání vidlicemi VZV – operátor musí oka ručně nastavit.
• Kompatibilní těla vaku: U-Panel, 4-Panel.
• Ideální pro: Jeřábovou manipulaci, nižší frekvence pohybu vaků.

2. Cross-Corner Loops (Diagonální / Oblouková oka)

Popruh je přišit na tělo vaku v oblouku přes každý roh – v 8 bodech na protilehlých rozích. Tvoří charakteristický oblouk, který stojí vzpřímeně i na prázdném vaku. Standardní šířka: 75 mm, volná výška oblouku: cca 250 mm.

• Výhody: Oka zůstávají vzpřímená i na prázdném vaku → VZV operátor vak nabere bez nutnosti ručního nastavení. Rovnoměrné rozložení zátěže do 4 bodů. Výrazně rychlejší manipulace ve skladu.
• Nevýhody: Vyšší cena než corner seam loops, vyžadují kruhové (tubulární) tělo vaku.
• Kompatibilní těla vaku: Circular (tubulární).
• Ideální pro: Vysokofrekvenční manipulaci s VZV, sklady s optimalizovaným cyklovým časem.

3. Sleeve Loops (Tunelová oka)

Místo klasických ok jsou do bočních stěn vaku všity horizontální „tunely" (rukávy), kterými se zasunou přímo vidlice VZV. Vak se tak zvedá zespoda vlastní strukturou, nikoli přes horní oka.

• Výhody: Ideální pro prostory s nízkým stropem, kde není prostor pro klasická oka. Stabilní zvedání bez houpání.
• Nevýhody: Nelze použít s jeřábem ani hákem. Omezené použití – pouze VZV s konkrétním rozchodem vidlic.
• Ideální pro: Sklady s omezenou výškou, automatizované linky.

4. Single Loop (Jednobodové zavěšení)

Jeden průběžný popruh prochází celým vakem a tvoří jedno velké oko pro zavěšení na jeden hák jeřábu nebo zdvihací zařízení. Typické pro vaky plněné na automatických pytlovacích linkách.

• Výhody: Jednoduché, rychlé zavěšení na jeden bod.
• Nevýhody: Méně stabilní při přepravě, vak se může otáčet.

5. Double Loop (Dvoubodové zavěšení)

Dva průběžné popruhy procházejí vakem křížem a tvoří dvě oka. Vak se zvedá na dva háky nebo speciální zdvihací rám.

• Výhody: Stabilnější než single loop, vhodné pro jeřáby a speciální zdvihací zařízení.
• Nevýhody: Nelze použít se standardním VZV.

6. Stevedore Straps (Přístavní popruhy)

Přídavné popruhy všité podél bočních stěn vaku, které poskytují operátorům ruční úchop při manipulaci nebo stabilizaci vaku. Nejsou primárním zdvihacím prvkem, ale doplňkem k standardním okům.

Antistatické typy vaků (A, B, C, D)

Při plnění a vyprazdňování vaku vzniká třením statická elektřina. U hořlavých nebo výbušných materiálů může statický výboj způsobit požár nebo explozi. Proto norma IEC 61340-4-4 definuje čtyři typy FIBC dle antistatické ochrany:

Horní a spodní část vaku jsou dvě nezávislé konstrukční volby – každou volíte zvlášť podle toho, jak vak plníte a jak ho vyprazdňujete. Špatná volba provedení způsobuje prašnost, ztráty materiálu, kontaminaci nebo zbytečné zdržení v provozu. Tento článek popisuje všechna dostupná provedení a pomůže Vám vybrat správnou kombinaci.

Provedení vršku (plnění)

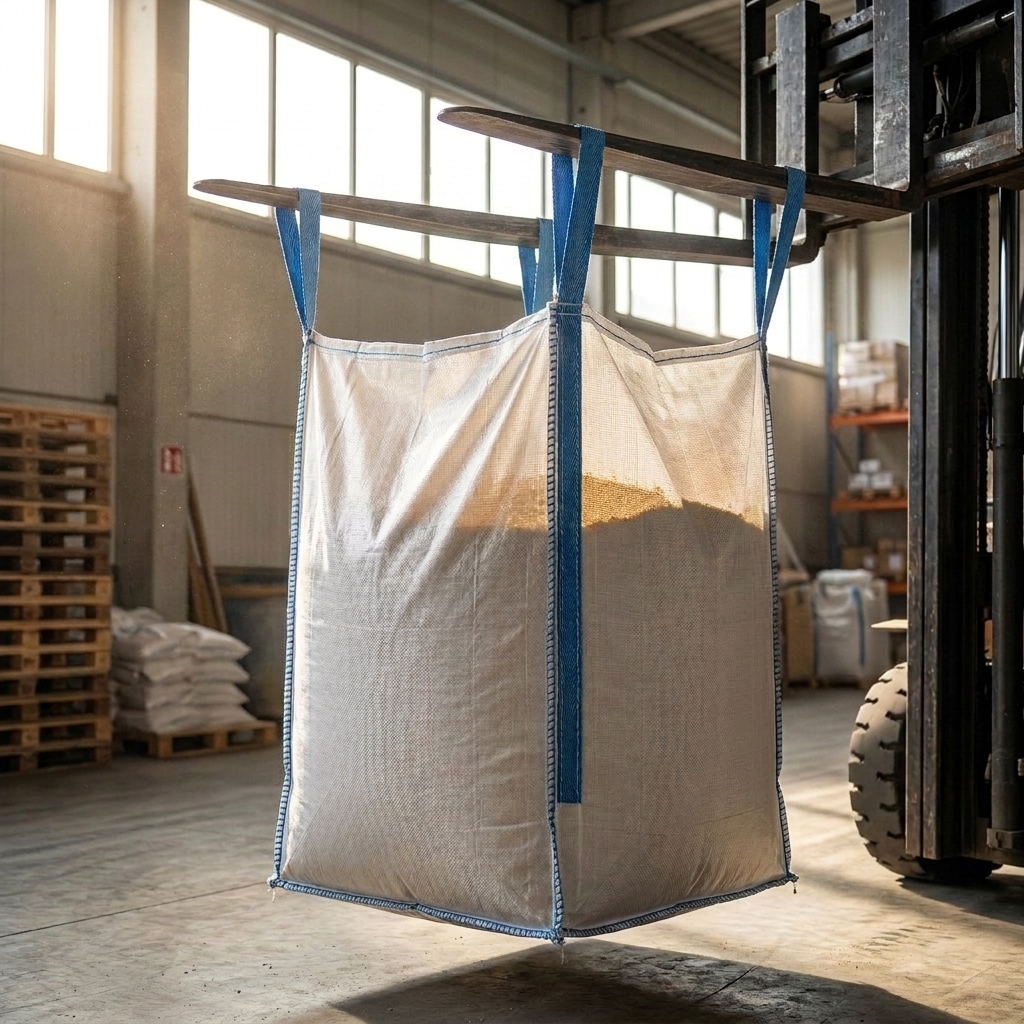

1. Open Top (Otevřený vršek)

Vak nemá žádný horní uzávěr – materiál se sype přímo do otevřeného otvoru. Po naplnění se vak nezavírá, nebo je opatřen pouze volnou klopou.

• Výhody: Nejjednodušší a nejlevnější varianta. Rychlé plnění lopatou, nakladačem nebo shrnovačem. Vhodné pro hrubé materiály.
• Nevýhody: Žádná ochrana obsahu před povětrnostními vlivy, prachem a kontaminací po naplnění. Nevhodné pro prašné materiály.
• Typické použití: Písek, štěrk, zemina, stavební suť, palivové dříví, brambory.

2. Duffle Top (Zástěra / Skirt Top)

Horní část vaku je prodloužena o tkanivovou „sukni" (zástěru), která kopíruje rozměry vaku a po naplnění se stáhne a zaváže. Funguje jako velký stahovací vak – materiál se plní přes celý otvor, po naplnění se zástěra shromáždí a přiváže.

• Výhody: Plný přístup k otvoru při plnění (jako open top), ale po zavázání poskytuje uzavření a ochranu obsahu. Vhodné pro plnění pod sypnými koši a přes dopravníky. Pokud vak obsahuje liner (vnitřní vložku), zástěra umožňuje zavázat liner a vnější vak nezávisle na sobě.
• Nevýhody: Nevhodné pro prašné materiály nebo automatické plnicí linky s těsněním. Vyšší cena než open top.
• Typické použití: Krmiva, osiva, granulát, fazole, obiloviny, minerály.

3. Spout Top (Násypný ventil)

Na horní panel vaku je všita válcová trubice (ventil / hrdlo), přes kterou se vak připojuje na plnicí zařízení. Ventil se po naplnění zaváže vázacími šňůrami. Standardní průměr: 35–45 cm, délka: 50 cm (rozměry jsou plně přizpůsobitelné).

• Výhody: Uzavřený plnicí proces – minimální prašnost, žádné ztráty materiálu při plnění. Ventil se napojí na hrdlo plnicí linky a materiál proudí přímo do vaku. Ideální pro automatizované linky.
• Nevýhody: Ventil není nosnou součástí vaku (vyroben z lehčí tkaniny). Nelze plnit lopatou ani nakladačem. Průměr ventilu musí odpovídat plnicímu zařízení.
• Typické použití: Cement, jemné chemikálie, mouka, cukr, plastové granule, farmaceutické prášky.

4. Klopa (Flap Top / Tie-Down Flap)

Horní panel vaku je prodloužen o tkanivovou klopu, která se po naplnění přeloží přes otvor a přiváže nebo přichytí. Používá se jako doplněk k open top pro základní ochranu obsahu.

• Výhody: Jednoduchá ochrana před deštěm a prachem bez nutnosti složitého uzávěru.
• Nevýhody: Neposkytuje hermetické uzavření.
• Typické použití: Venkovní skladování hrubých materiálů, palivové dříví, stavební odpad.

5. Conical Top (Kuželový vršek)

Horní část vaku má pyramidový nebo kuželový tvar, který umožňuje přeplnění vaku nad standardní výšku. Po přeplnění se vrchol zaváže.

• Výhody: Větší kapacita při stejné základně. Vhodné pro lehké materiály s nízkou sypnou hmotností.
• Typické použití: Sláma, textilní odpad, lehké organické materiály.

Provedení spodku (vyprazdňování)

1. Flat Bottom (Ploché dno)

Spodek vaku je zcela uzavřen – žádný výsypný otvor. Vyprázdnění se provede rozříznutím dna nebo překlopením vaku.

• Výhody: Nejjednodušší a nejlevnější provedení. Vak stojí stabilně na rovné ploše nebo paletě.
• Nevýhody: Jednorázové použití při vyprázdnění (nutno rozříznout). Nelze dávkovat – materiál vypadne najednou.
• Typické použití: Stavební materiály, odpad, materiály pro jednorázové použití.

2. Discharge Spout (Výsypný ventil)

Na spodní panel vaku je všita válcová trubice (výsypný ventil), která je při přepravě a skladování zavázána. Při vyprazdňování se ventil rozváže a materiál kontrolovaně vytéká. Standardní průměr: 35–45 cm, délka: 50 cm.

• Výhody: Kontrolované dávkování – lze vysypat část obsahu a zbytek ponechat uzavřený. Vak lze znovu zavázat a použít opakovaně. Vhodné pro gravitační vyprazdňování do zásobníků nebo dopravníků.
• Nevýhody: Průměr ventilu musí odpovídat výsypnému zařízení. Jemné prášky mohou vytékat nekontrolovaně, pokud není použita iris closure.
• Typické použití: Obilí, osiva, hnojiva, granulát, chemikálie, cukr, mouka.

3. Iris Closure (Bezpečnostní ventil)

Výsypný ventil je doplněn o stahovací bezpečnostní uzávěr (iris), který funguje jako škrtidlo – umožňuje přesně regulovat průtok materiálu a ventil zcela uzavřít i při plném tlaku materiálu uvnitř vaku.

• Výhody: Přesná regulace průtoku. Vhodné pro nebezpečné nebo drahé materiály, kde je ztráta nepřijatelná. Lze zavřít i při plném vaku.
• Nevýhody: Vyšší cena. Složitější obsluha.
• Typické použití: Chemikálie, farmaceutické prášky, drahé suroviny.

4. Star Closure / Petal Closure (Hvězdicový uzávěr)

Výsypný ventil je opatřen krytem z tkaniny, který je přišit mezi ventil a vnější klopu. Tkanivový kryt (ve tvaru hvězdy nebo okvětních lístků) chrání ventil před kontaminací při přepravě a skladování.

• Výhody: Ochrana ventilu před prachem, vlhkostí a mechanickým poškozením. Vhodné pro citlivé materiály.
• Typické použití: Potravinářství, farmacie, chemikálie.

5. Discharge Spout with Flap (Výsyp s ochrannou klopou / Sanitary Flap)

Celé spodní dno vaku je kryto tkanivovou klopou (diaper), která chrání výsypný ventil i celou spodní plochu před oděrem při přepravě a kontaminací při skladování na zemi.

• Výhody: Maximální ochrana spodní části vaku. Prodlužuje životnost při opakovaném použití.
• Typické použití: Vícecestné vaky (SF 6:1), potravinářství, pharma.

6. Full Open Discharge (Plné otevřené dno)

Celé dno vaku se otevře najednou – materiál vypadne kompletně a okamžitě. Používá se pro jednorázové vysypání do zásobníku nebo míchačky.

• Výhody: Maximálně rychlé a úplné vyprázdnění.
• Nevýhody: Nelze dávkovat, jednorázové použití.

7. Cone Bottom (Kuželové dno)

Spodní část vaku má kuželový tvar, který usměrňuje tok materiálu do středu a usnadňuje vyprázdnění i materiálů, které mají tendenci se hromadit v rozích (slurries, bahno, vlhké materiály).

• Typické použití: Bahno, slurries, vlhké sypné materiály.

Jak kombinovat vršek a spodek?

Provedení vršku a spodku volíte zcela nezávisle na sobě – podle toho, jaké plnicí a výsypné zařízení máte k dispozici. Nejčastější kombinace v praxi:

Liner (Vnitřní vložka)

Liner je vnitřní fóliová vložka (z PE, PP nebo vícevrstvých fólií), která se vkládá nebo přišívá dovnitř vaku. Řeší problémy, které samotná PP tkanina nevyřeší:

• Sift-proof (neprosypný): Liner zabraňuje úniku jemných prášků přes tkaninu.
• Moisture barrier (bariéra vlhkosti): Chrání hygroskopické materiály (cukr, sůl, chemikálie) před vlhkostí.
• Aroma barrier: Zabraňuje úniku nebo absorpci vůní.
• Food grade liner: Liner z certifikovaného PE pro přímý styk s potravinami.

Alternativou k lineru je laminace (coating) – nanesení tenké vrstvy PP nebo PE přímo na tkaninu. Laminace zabraňuje prosypání a snižuje propustnost vlhkosti, ale nevytváří hermetické uzavření jako liner. Pozor: laminace neznamená, že je vak vodotěsný.

Správně zvolený Big Bag Vám ušetří peníze, čas a nervy. Špatně zvolený Vám způsobí ztráty materiálu, bezpečnostní rizika nebo vak, který do Vašeho plnicího zařízení jednoduše nepasuje. V tomto článku shrnujeme všechny parametry, které potřebujeme znát, abychom Vám mohli doporučit nebo vyrobit přesně to, co potřebujete.

1. Co do vaku budete sypat?

Materiál je výchozí bod pro vše ostatní. Potřebujeme vědět:

• Název materiálu (obilí, hnojivo, cement, chemikálie, granulát...)
• Sypná hmotnost [kg/m³] – určuje skutečnou hmotnost naplněného vaku při daném objemu. Bez tohoto údaje nelze správně stanovit SWL.
• Zrnitost / jemnost materiálu – jemné prášky vyžadují sift-proof šití nebo liner. Hrubé a ostré materiály vyžadují vyšší GSM tkaniny.
• Vlhkost materiálu – vlhké materiály nebo materiály citlivé na vlhkost vyžadují liner nebo laminaci.
• Hořlavost / výbušnost – pokud materiál může tvořit výbušnou atmosféru, je nutný antistatický vak typu B, C nebo D.
• Styk s potravinami – pokud materiál bude konzumován lidmi nebo zvířaty, vak musí splňovat food grade certifikaci.

2. Jakou hmotnost chcete do vaku naplnit?

Tato hodnota přímo určuje požadované SWL (Safe Working Load). Nejčastěji používané nosnosti jsou 500 kg, 750 kg, 1 000 kg a 1 500 kg. Vak nesmí být naplněn nad hodnotu SWL.

Zároveň upřesněte, zda vak budete používat jednorázově (SF 5:1) nebo opakovaně (SF 6:1). Vícecestný vak je dražší, ale při opakovaném použití se investice vrátí.

3. Jaké rozměry potřebujete?

Rozměry vaku jsou dány třemi faktory:

• Základna (šířka × délka) – musí odpovídat rozměru palety nebo regálového pole. Standardní paleta EUR (120 × 80 cm) nebo paleta 100 × 100 cm.
• Výška vaku – závisí na objemu materiálu a výšce regálu nebo skladu. Nezapomeňte připočítat výšku ok (cca 25–30 cm nad vak).
• Rozměry ventilů – průměr a délka násypného a výsypného ventilu musí odpovídat Vašemu plnicímu a výsypnému zařízení.

4. Jak vak plníte?

• Automatická plnicí linka s hrdlem → Spout Top (násypný ventil) – upřesněte průměr a délku hrdla.
• Sypání ze zásobníku nebo dopravníku → Duffle Top (zástěra) nebo Open Top.
• Ruční plnění lopatou nebo nakladačem → Open Top.

5. Jak vak vyprazdňujete?

• Gravitační výsyp do zásobníku nebo dopravníku → Discharge Spout (výsypný ventil) – upřesněte průměr a délku ventilu.
• Přesné dávkování nebo nebezpečný materiál → Discharge Spout s Iris Closure.
• Jednorázové vysypání najednou → Flat Bottom nebo Full Open Discharge.
• Překlopení vaku → Flat Bottom.

6. Jaké manipulační zařízení používáte?

• Vysokozdvižný vozík (VZV) → Cross-Corner Loops (pro tubulární vaky) nebo Corner Seam Loops (pro U-panel / 4-panel).
• Jeřáb nebo hák → Corner Seam Loops, Single Loop nebo Double Loop.
• Omezená výška stropu → Sleeve Loops (tunelová oka).
• Automatická linka → Single Loop nebo Double Loop.

7. Potřebujete liner nebo speciální úpravu tkaniny?

• Jemný prášek → Liner (PE/PP) nebo sift-proof šití + laminace.
• Citlivost na vlhkost → Liner s uzávěrem nebo laminace.
• Food grade → Liner z certifikovaného PE, food grade tkanina.
• UV stabilizace → Nutná pro vaky skladované nebo používané venku.
• Hořlavé prostředí → Antistatický vak Typ B, C nebo D.

8. Kolik kusů a jak rychle?

U nás ve FOKUSu máme standardní rozměry skladem – objednávku expedujeme obratem. Pro zakázkové rozměry nebo speciální provedení počítejte s výrobní lhůtou, kterou Vám sdělíme při poptávce.

Nabízíme dodávky od 1 kusu po celé palety a kamiony. Při větším odběru se vždy bavme o množstevních slevách.

9. Chcete potisk?

Vaky dodáváme s zakázkovým potiskem – Vaše logo, název produktu, varování, čárový kód nebo libovolný grafický motiv. Potisk je možný v 1–4 barvách přímo na PP tkaninu. Minimální množství pro potisk upřesníme na základě Vašeho požadavku.

Kompletní checklist pro poptávku

• 1Materiál: Název, sypná hmotnost [kg/m³], zrnitost, vlhkost, hořlavost, food grade?
• 2Nosnost: Požadované SWL [kg] a typ použití (jednorázový SF 5:1 / vícecestný SF 6:1)?
• 3Rozměry: Základna [cm × cm], výška [cm], rozměry ventilů [průměr × délka cm]?
• 4Vršek: Open Top / Duffle Top / Spout Top / Klopa / Kuželový?
• 5Spodek: Flat Bottom / Discharge Spout / Iris Closure / Star Closure / Full Open?
• 6Oka: Corner Seam / Cross-Corner / Sleeve / Single / Double Loop?
• 7Tkanina: Gramáž GSM, laminace (coating), liner, UV stabilizace, antistatický typ?
• 8Množství: Počet kusů, požadovaný termín dodání?
• 9Potisk: Ano / Ne – pokud ano, počet barev a motiv?
